安裝及使用

1、讓閥門走到關的位置，調節紅色凸輪，使“關"開關有信號輸出。

2、讓閥門走到開的位置，

調節黃色凸輪，使“開”開關有信號輸出。

3、讓閥門來回走幾次，確定限位開關信號通斷安全。

防護等級: IP65(本質安全型) IP67 (外殼防護型)

觸點容量: 6A/ 24VDC(直流) 10A/ 220VAC(交流)

環境溫度: -15°C ~+70°C .

接線端口: G1/2”或G3/4"

旋轉角度: 0° -90°角行程

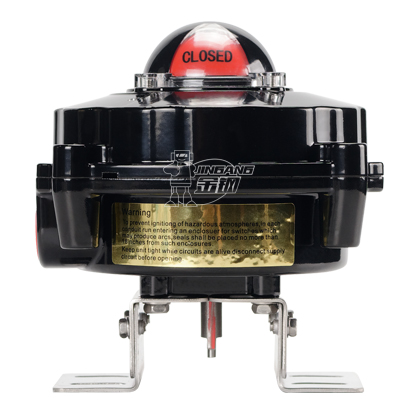

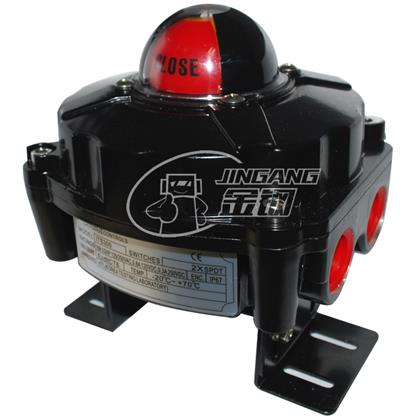

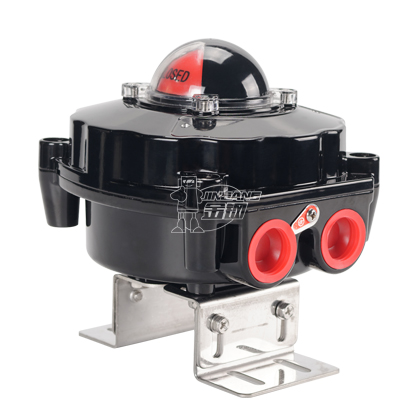

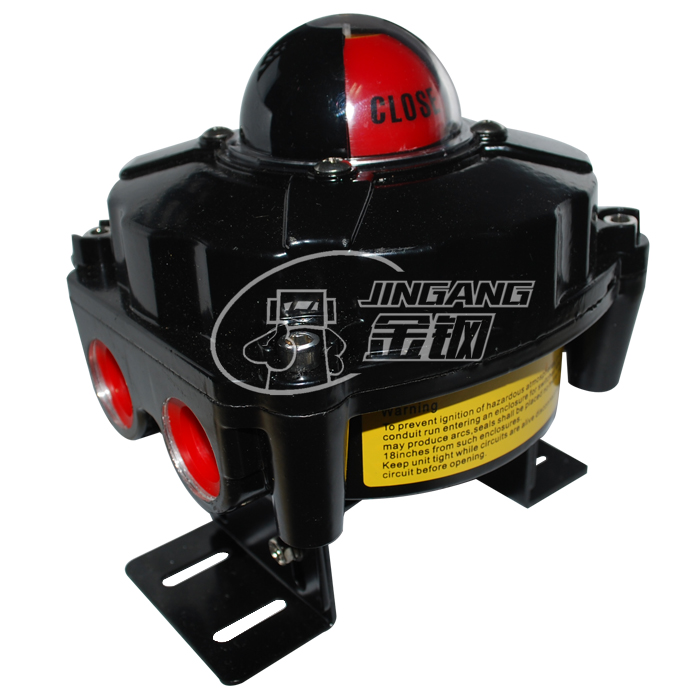

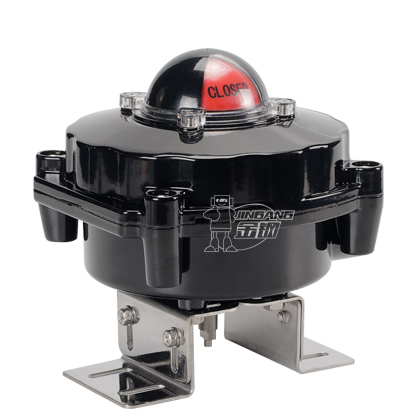

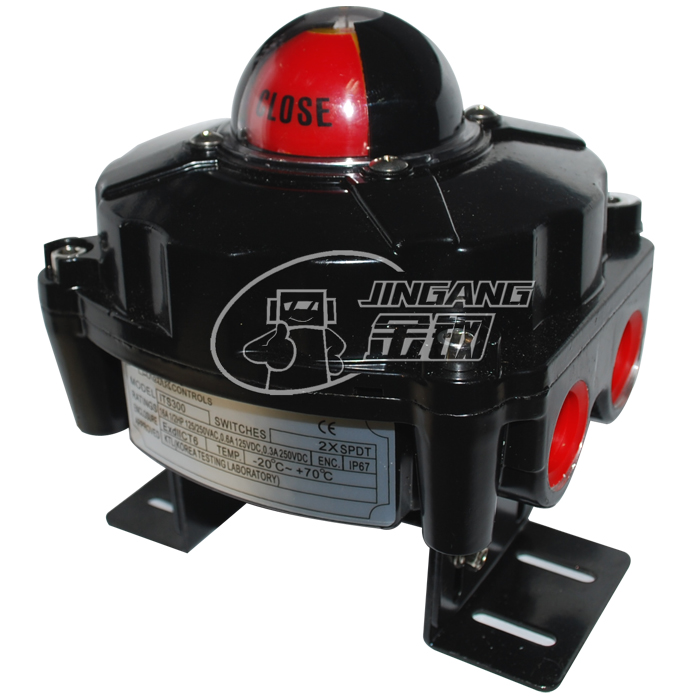

位置指示:開一黃，關一紅

概述

JGAPL系列閥位反饋裝置是自控系統中檢測閥門狀態的一種現場儀表，用以將閥門的開啟或關閉位置以開關量(觸點)的信號輸出，被程控器接受或計算機尋訪采樣，確認后執行下一程序。該產品也可作為自控系統中重要閥門聯鎖保護及遠程報警指示之用

工作原理

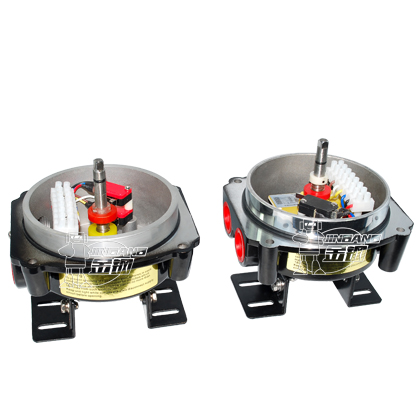

JGAPL系列閥位反饋裝置檢測閥位轉角位移，通過同軸連接件或反饋桿使傳動軸產生旋轉，讓凸輪觸動微型開關，從而使開關組件的觸點閉合或斷開，通過接線端子向外部傳送開關量信號，并通過指示器就地顯示。
